Jak montować kamień podświetlany Panelco lightROCK?

Montaż Panelco

Panelco lightROCK montujemy na stabilnej, przygotowanej ścianie, z zachowaniem 10 cm odstępu od sufitu, ścian bocznych i podłogi. Przed zawieszeniem panelu trzeba sprawdzić zawartość opakowania, wykonać test działania oświetlenia, zamontować uchwyt ścienny z dystansami, podłączyć przewody przy odłączonym zasilaniu i dopiero wtedy osadzić panel na uchwycie. Producent zaleca, aby montaż wykonywała osoba z odpowiednimi uprawnieniami, a w razie wątpliwości skonsultować instalację z elektrykiem lub specjalistą montażu.

Jak przygotować panel lightROCK do montażu?

Przed montażem czytamy instrukcję, sprawdzamy zawartość opakowania i testujemy działanie panelu.

W zestawie lightROCK / S znajduje się panel, uchwyt ścienny z tulejami dystansowymi, 4 kołki z wkrętami, moduł sterujący, pilot magnetyczny, zasilacz 3A i instrukcja. W zestawie lightROCK / L są 2 uchwyty ścienne, łącznik uchwytów, 8 kołków z wkrętami, moduł, pilot, zasilacz 5A i instrukcja.

Przed zawieszeniem panelu wykonujemy test sterowania pilotem lub aplikacją. Moduł sterujący podłączamy do jednego z gniazd w panelu, łącząc odpowiednie kolory przewodu i gniazd. Następnie podłączamy zasilacz, sprawdzamy włączanie, wyłączanie i regulację jasności.

Gdzie zamontować panel lightROCK?

Panel montujemy na stabilnej i odpowiednio przygotowanej powierzchni.

Producent wskazuje, aby zachować 10 cm odległości od krawędzi sufitu, ściany i podłogi do krawędzi panelu. Ten odstęp ułatwia montaż i zapewnia cyrkulację powietrza.

Panele lightROCK są przeznaczone do pomieszczeń zamkniętych. Mają stopień ochrony IP20, temperaturę pracy 0–40°C i zabezpieczenie termiczne aktywujące się przy 55°C.

Jak zamontować uchwyt ścienny?

Uchwyt ścienny składamy z tulejami dystansowymi, przykładamy do ściany, poziomujemy i mocujemy kołkami z wkrętami.

Przy panelu lightROCK / S łączymy jeden uchwyt ścienny z czterema tulejami dystansowymi. Przy panelu lightROCK / L łączymy dwa uchwyty z ośmioma tulejami, a następnie spinamy je łącznikiem uchwytów.

Do montażu przygotowujemy wiertarkę, odpowiednie wiertło, kołki z wkrętami, poziomnicę i uchwyty montażowe. Uchwyt przykładamy do ściany, poziomujemy, zaznaczamy miejsca pod kołki, wiercimy otwory, wkładamy kołki i przykręcamy uchwyt. Po przykręceniu ponownie sprawdzamy poziom i stabilność konstrukcji.

Jak podłączyć zasilanie panelu?

Przewody podłączamy tylko przy odłączonym zasilaniu.

Po zamocowaniu uchwytu podłączamy przewód zasilający do modułu i sprawdzamy, czy przewody są bezpiecznie podłączone oraz dobrze izolowane. Producent podaje zasilanie 24 V DC, a wymagane parametry prądowe to 2,5 A dla lightROCK / S i 5,0 A dla lightROCK / L.

Można zastosować dołączony zasilacz dogniazdkowy albo zasilacz 24 V DC do zabudowy, jeśli zapewnia odpowiednie parametry prądowe. Przy zasilaczu do zabudowy można umieścić go we wnęce WB w tylnej części panelu, jeśli pozwalają na to jego wymiary, albo zastosować puszkę podtynkową.

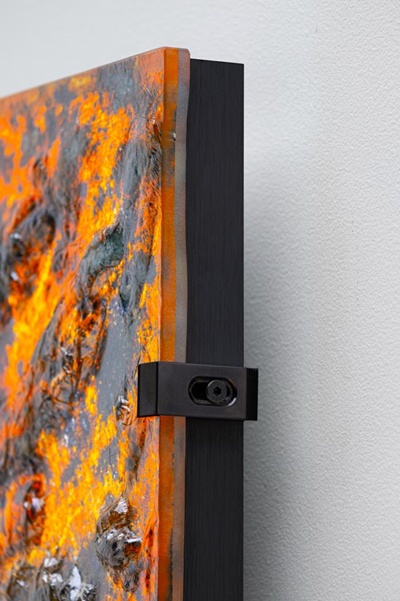

Jak zawiesić panel lightROCK na uchwycie?

Panel zawieszamy dopiero po zamocowaniu uchwytu i podłączeniu przewodów.

Panel lightROCK / S osadzamy na pojedynczym uchwycie, a panel lightROCK / L na zestawie uchwytów. Końcówki tulei dystansowych muszą wejść do oporu w gniazda w tylnej części panelu. Następnie zatrzaskujemy panel, pociągając go w dół.

Po montażu podłączamy wtyczkę zasilacza do prądu i przechodzimy do konfiguracji oświetlenia. Jasność, kolor i inne ustawienia można dostosować pilotem, aplikacją mobilną lub inną dostępną metodą sterowania.

Jak podłączyć kilka paneli lightROCK?

Przy kilku panelach sumujemy zapotrzebowanie prądowe i dobieramy zasilacz z odpowiednim zapasem.

Producent podaje przykład: 4 panele lightROCK / S wymagają łącznie 10 A, a zalecany jest zapas 10%, czyli zasilacz dobrany do 11 A. Dla 8 paneli lightROCK / S wskazano zasilacz 24 V DC 20 A lub zasilanie z dodatkowym zapasem.

Najważniejsze zasady przy wielu panelach:

• lightROCK / S wymaga 2,5 A na panel,

• lightROCK / L wymaga 5,0 A na panel,

• moduł MiBoxer FUT035W+ może sterować maksymalnie 4 panelami LRP / S albo 2 panelami LRP / L,

• przy długich przewodach trzeba wykonać dodatkowe pomiary napięcia i natężenia prądu.

Jak sterować panelem Panelco po montażu?

Panelem można sterować pilotem albo aplikacją MiBoxer Smart lub Tuya Smart.

Pilot pozwala włączyć i wyłączyć zasilanie, regulować jasność oraz temperaturę światła. Tryb 1 modułu sterującego odpowiada za sterowanie natężeniem i barwą światła, a tryb 2 za sterowanie samym natężeniem.

Do sterowania z telefonu producent wskazuje aplikację MiBoxer Smart lub Tuya Smart. Telefon łączymy z siecią Wi-Fi 2.4 GHz, dodajemy moduł w aplikacji i z poziomu telefonu ustawiamy jasność, temperaturę kolorów oraz sceny.

Na co uważać przy montażu lightROCK?

Najważniejsze jest bezpieczne zasilanie, stabilny montaż i zachowanie odstępów potrzebnych do cyrkulacji powietrza.

Nie pomijamy tych zasad:

• wszystkie czynności przy podłączaniu paneli i modułu wykonujemy przy odłączonym zasilaniu,

• montaż wykonuje osoba z odpowiednimi uprawnieniami albo po konsultacji ze specjalistą,

• panel montujemy tylko na stabilnej ścianie,

• zostawiamy 10 cm odstępu od sufitu, ścian bocznych i podłogi,

• przed montażem testujemy działanie panelu,

• po zamocowaniu uchwytu sprawdzamy poziom i stabilność,

• przy wielu panelach dobieramy zasilacz do sumy prądów i uwzględniamy zapas,

• panel stosujemy w pomieszczeniach zamkniętych, zgodnie z IP20.

Jak konserwować panel po montażu?

Panel czyścimy po wyłączeniu i ostygnięciu urządzenia.

Producent zaleca regularnie sprawdzać stan urządzenia, przewodów zasilających i pozostałych elementów. W razie uszkodzenia panel należy odłączyć od zasilania i skontaktować się z producentem. Przed czyszczeniem trzeba wyłączyć urządzenie, poczekać aż ostygnie, a powierzchnię czyścić miękką, suchą ściereczką. Nie używamy silnych detergentów ani chemii, która mogłaby uszkodzić powierzchnię.
